Дифференциальный автомат: схема подключения

Опубликовано: 03.09.2018

видео Дифференциальный автомат: схема подключения

Электрический щит с одним ДИФ автоматом. Почему?

Защита проводки от перепадов напряжения требует использования определённых приборов. Дифференциальный автомат является примером того, как могут сочетаться функции контроля и защиты от перенапряжения и утечки тока.



Что это такое

Дифференциальный трехфазный или однофазный автомат – это устройство, предназначенное для защиты проводки от «потери» превышения максимально допустимых показателей сети. В зависимости от потребности он может работать в режиме УЗО (защищает от удара током) или как обычный автоматический выключатель (в таком случае он отключает напряжение в сети).


Ошибки подключения УЗО и дифавтоматов

Прибор состоит из двух конструктивных частей: контрольной и защитной. Контрольная или рабочая часть является простым выключателем напряжения. В зависимости от типа устройства он может быть двухполюсный или четырёхполюсный. В некоторых моделях используется однополюсный выключатель.


«Ошибки подключения УЗО и дифавтомата»

Контрольная часть работает по системе УЗО. При наличии утечки, чтобы защитить бытовую и прочую технику и рабочего при поиске и устранении проблемы, нужно полностью отключить питание. Этот модуль работает в комплексе с рабочим. Происходит последовательное отключение рабочей и контрольной частей диф автомата.

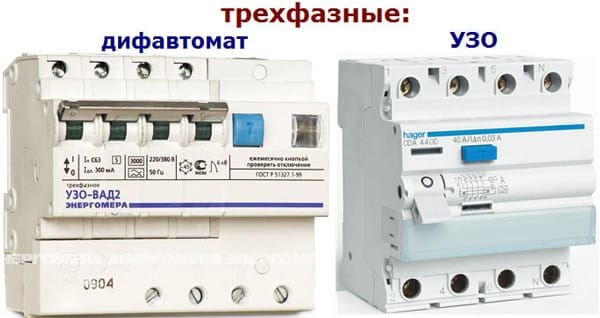

Отличие дифференциального автомата от УЗО заключается в том, что защитное устройство не предназначено для защиты оборудования от перенапряжения или прочих проблем сети. В это же время, 1-, 2-, или 4-полюсный вариант помогает защитить не только рабочих от дифференциального тока, но и технику от коротких замыканий.

Принцип работы

Для того чтобы электрический дифференциальный защитный автомат мог контролировать и распознавать ток, в нем встроен специальный мини-трансформатор. Эта деталь срабатывает, если на питающих проводниках ток поступающий и исходящий, имеют разные показатели. Если же показатели равны – то проблем с проводниками нет.

Фото – принцип работы



В сердечнике трансформатора эти токи образуют магнитные направленные потоки. От их направления соответственно зависит ток вторичной обмотки. Если проводники «упускают» электричество, то на этой катушке ток не будет равняться нулю и сработает магнитоэлектрический переключатель.

Принцип работы дифференциального автомата основан на постоянном сравнении входящих и исходящих направленных потоков, поэтому проверить его очень легко. Если дотронуться к фазному проводнику – то баланс магнитного поля нарушится, и защелка сразу же сработает для отключения напряжения.

Видео: устройство защитного отключения

Как подключить автомат

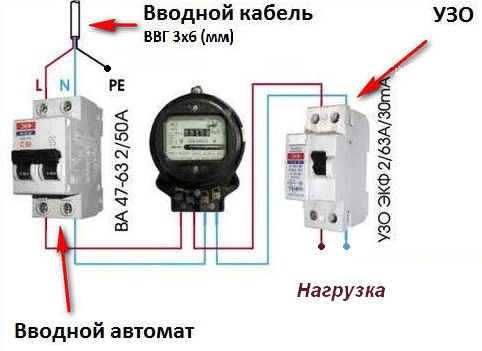

Очень удобным является то, что схема подключения дифференциального автомата очень похожа на монтаж защитного устройства. Более того, многие электрики рекомендуют устанавливать в сеть также УЗО, но только после дифа, чтобы обеспечить максимальную безопасность.

Фото – пример подключения

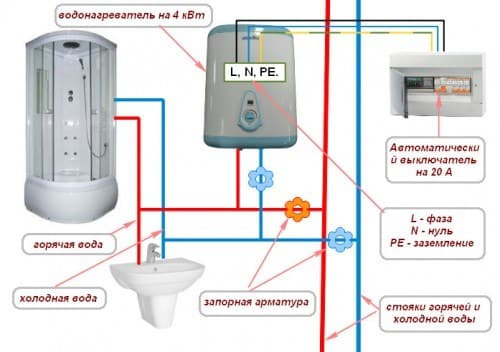

Перед тем, как подключить дифференциальный защитный автомат, нужно знать самое главное правило: к устройству подключается фаза и нейтраль только той электрической цепи, которую нужно защищать. В противном случае работа прибора будет некорректной. Это очень важно, потому что ноль после нельзя будет объединить с другими нейтральными кабелями.

Пошаговая инструкция, как выполняется установка и подключение дифференциального автомата Шнайдер Электрик, ИЭК и прочих:

Монтаж осуществляется немного выше линии проводки. В большинстве случаев для этого используется дин-рейка; Провода подключаются последовательно, при этом строго следите за тем, чтобы не соединять кабели разных цепей. В противном случае работа селективной схемы будет невозможна; Все металлические выводы нужно заземлять; После окончания монтажа производится контрольная проверка.

Чем отличается селективная схема от не селективной? У селективного дифференциального автомата (скажем, Schneider Electric, Legrand, IEK или АВВ) обозначение на схеме помечается буквой S (С). Это говорит о том, что при проблеме в одной контролируемой цепи он отключает только её.

В это же время, не селективный автомат (DPN N Vigi, EKF и некоторые модели Декрафт) выключит все цепи, независимо от того, в какой именно утечка.

Как выбрать устройство

Перед тем, как купить дифференциальный автомат, нужно обязательно сделать выбор модели, которая подойдет по всем параметрам Вашей сети. В первую очередь, нужно рассчитать количество ампер. Для этого нужно вычислить суммарную мощность всех приборов одной определённой цепи, после этого разделить полученное число на напряжение сети. Например, если у Вас в цепь включены приборы с мощностью 5 кВт, то уравнение будет выглядеть так:

5 кВт = 5000 Ватт / 220 Вольт = 22, 7 А.

Далее, нужно выбрать самый близкий в большую сторону по номиналу прибор. В нашем случае это 25 А. Аналогично производится расчет дифференциального автомата на 16А (скажем, Elcds С 16 или DS-16), на 12 (АД12), 28 (АД-30) и т. д. Желательно всегда брать немного превышающий расчеты, прибор – это обеспечит дополнительную защиту.

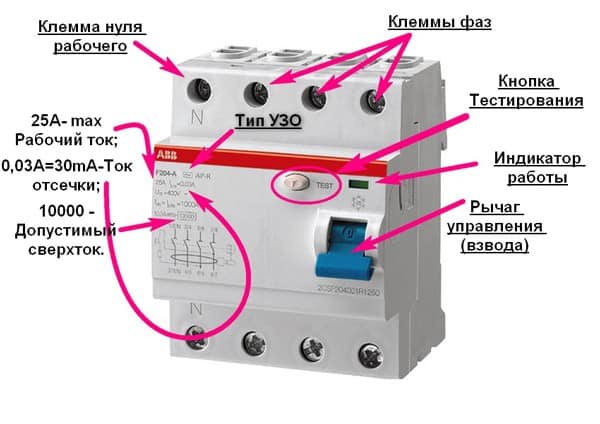

Также очень важна маркировка автомата, она помогает отличить дифференциальный прибор от УЗО, определить его назначение и спектр действия. Обозначение может отличаться в зависимости от производителя, но основные данные должны быть указаны на корпусе устройства. Это номинальное напряжение, сила тока и максимальный показатель тока замыкания для отключения электричества. Эти же характеристики обязательно включает в себя паспорт и сертификат качества.

Чаще всего условное обозначение дифференциального автомата выглядит так (на примере модели ABB):

AC-C 6P 60A/40mA тип 6M:

AC-C – автомат селективный; 6P – трехфазный четырехполюсный автомат; Максимальный ток 40 Ампер; Может обнаружить ток утечки размером в 40 Ампер; 6M – размер устройства. Этот пункт позволяет установить прибор на дин-рейке.

Нужно отметить, что на российских автоматах маркировка немного другая. Указывается сразу максимально допустимый ток без шифрований. Скажем, СВДТ-60 – это значит, что максимум разрешен ток 60 Ампер.

Цена дифференциальных автоматов зависит от марки и номинальных характеристики. Чем выше показатели – тем дороже будет стоить прибор. Сейчас популярны модели Hager ACA (Германия), Siemens, Moeller, и Легранд. Из отечественных аналогов это АВДТ и СВДТ. Стоимость устройств варьируется от нескольких сотен до тысячи, на неё влияют номинальные показатели.
