Как выбирать эластомеры PVE и ICE для виброопор вибропогружателя
Опубликовано: 16.07.2026
Если нужна именно эта позиция, отдельно сверяют позицию эластомер PVE-300: артикул, размеры, крепеж и применяемость должны совпадать с конкретной моделью техники.
На рынке преобладают два типа материалов — эластомеры марок PVE и ICE. Между ними есть существенная разница, и выбор не сводится к простому сравнению цены. Разберёмся, что именно нужно учитывать при подборе.

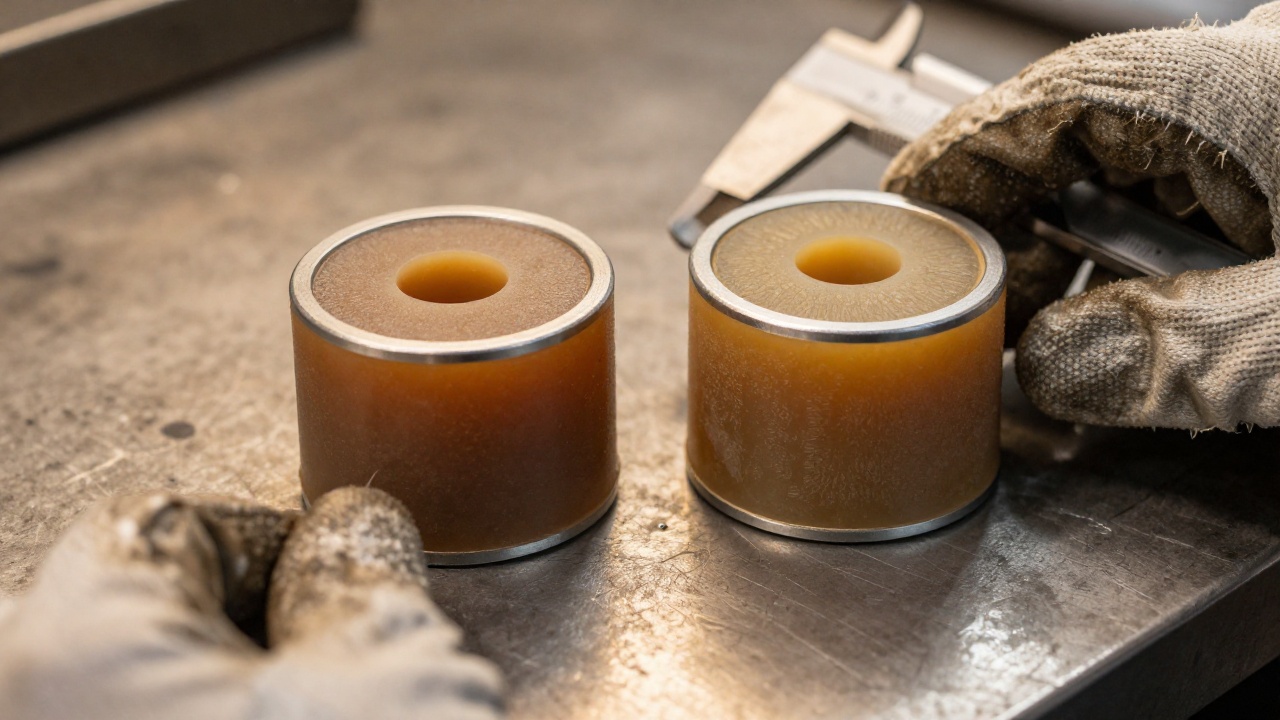

Что отличает эластомеры PVE от ICE
Оба материала относятся к классу полиуретанов, но отличаются по рецептуре и, как следствие, по физико-механическим свойствам.
PVE — это полиуретановый эластомер с повышенной жёсткостью и высоким модулем упругости. Он хорошо держит форму под нагрузкой, слабо подвержен остаточной деформации и демонстрирует стабильные характеристики при длительных циклических воздействиях. Температурный рабочий диапазон обычно лежит в пределах от −40 до +80 °C.
ICE — эластомер с более мягкой структурой, обеспечивающей лучшую энергоёмкость. Это значит, что при одинаковом объёме деталь из ICE способна поглотить больше энергии за один цикл деформации. Однако повышенная податливость оборачивается большей склонностью к накоплению остаточной деформации при длительных статических нагрузках.
Упрощённо разницу можно описать так: PVE лучше подходит там, где нужна стабильность геометрии и жёсткая передача усилия, а ICE — там, где приоритет отдаётся демпфированию и смягчению ударов.
Ключевые параметры для подбора
Вынуждающая сила вибропогружателя
Первый и главный критерий. Вынуждающая сила определяет, какую динамическую нагрузку будут испытывать виброопоры в рабочем режиме. Для каждого типоразмера эластомерной вставки производитель указывает допустимую нагрузку. Превышение этого предела ведёт к быстрому разрушению материала — сначала появляются трещины на поверхности, затем происходит сквозной разрыв.
Практическое правило: номинальная нагрузка на одну опору не должна превышать 70–80 % от максимально допустимой для выбранного эластомера. Этот запас компенсирует возможные пиковые нагрузки при прохождении плотных слоёв грунта.
Частота колебаний
Каждый эластомер имеет свою резонансную характеристику. Если рабочая частота вибропогружателя попадает в зону резонанса самой опоры, амплитуда деформаций резко возрастает, и деталь выходит из строя за считанные часы. PVE-эластомеры, будучи более жёсткими, смещают резонансную частоту вверх, что делает их предпочтительными для высокочастотных вибропогружателей. ICE-вставки лучше работают на низких и средних частотах.
Температурные условия эксплуатации
Зимние работы вносят свои коррективы. При отрицательных температурах полиуретан твердеет, его демпфирующие свойства снижаются. PVE в этом отношении ведёт себя более предсказуемо — его жёсткость растёт, но не критично. ICE при сильных морозах может стать слишком жёстким, потеряв главное преимущество — энергоёмкость. Для работы при температурах ниже −25 °C ICE-эластомеры рекомендуется применять с осторожностью.
Характер грунтовых условий
При погружении в однородные песчаные или глинистые грунты нагрузка на виброопоры меняется плавно. Совсем другое дело — работа в условиях наличия включений: валунов, остатков старых фундаментов, плотных известняковых пластов. В таких ситуациях возникают ударные нагрузки, и здесь энергоёмкость ICE может оказаться решающим фактором. PVE при резком ударе передаёт большую часть энергии на корпус, что ускоряет усталостное разрушение металлических деталей.
Практические сценарии выбора
Забивка шпунта в водонасыщенных грунтах
Водонасыщенные грунты снижают сопротивление погружению, но создают эффект «присоса» при извлечении. Вибропогружатель работает на относительно постоянной нагрузке без резких пиков. В таких условиях оптимальным выбором будет PVE — его стабильность и устойчивость к длительным статическим нагрузкам дадут больший ресурс.
Устройство свайных полей в плотных глинах
Глина при вибрировании уплотняется, сопротивление нарастает по мере погружения. Возможны резкие скачки нагрузки. Компромиссное решение — использовать комбинированную схему: часть опор с PVE для обеспечения стабильной передачи усилия, часть с ICE для гашения пиковых нагрузок. Распределение обычно делают в пропорции 60/40 или 70/30 в пользу более жёсткого эластомера.
Работа в городских условиях рядом с существующими строениями
Здесь приоритет — минимальная передача вибрации на грунт и фундаменты соседних зданий. ICE-эластомеры обеспечивают лучшую изоляцию за счёт большей деформативности, но требуют более частой замены. Если бюджет ограничен, а работы длительные, разумнее остановиться на PVE и компенсировать повышенную вибрацию другими методами — например, устройством виброгасящих траншей.
Частые ошибки при подборе
- Ориентация только на цену. ICE-вставки обычно дешевле PVE при сопоставимых размерах. Но если заменить PVE на ICE без перерасчёта нагрузок, можно получить быстрый выход из строя опор и простой оборудования.
- Игнорирование статической составляющей. Вибропогружатель весит несколько тонн, и этот вес постоянно давит на нижние опоры. ICE при длительном статическом сжатии «садится», изменяя геометрию всей системы. Через 50–100 моточасов может потребоваться перецентровка.
- Использование восстановленных деталей без контроля геометрии. Ремонт путём наплавки или склейки разрушенного эластомера практикуется, но после восстановления внутренняя структура материала нарушена. Такая опора может выдержать 10–20 часов работы и лопнуть в самый ответственный момент.
- Покупка без документации. У ответственных производителей на каждую партию эластомеров есть паспорт с указанием фактических значений твёрдости по Шору, прочности при разрыве и остаточной деформации. Без этих данных подобрать опору осмысленно невозможно — приходится верить на слово.
Как проверить эластомер перед установкой
Даже при покупке у проверенного поставщика стоит провести базовую входную проверку. Визуально осмотрите поверхность — не должно быть пузырей, раковин, расслоений. Все эти дефекты говорят о нарушении технологии формования и являются концентраторами напряжений.

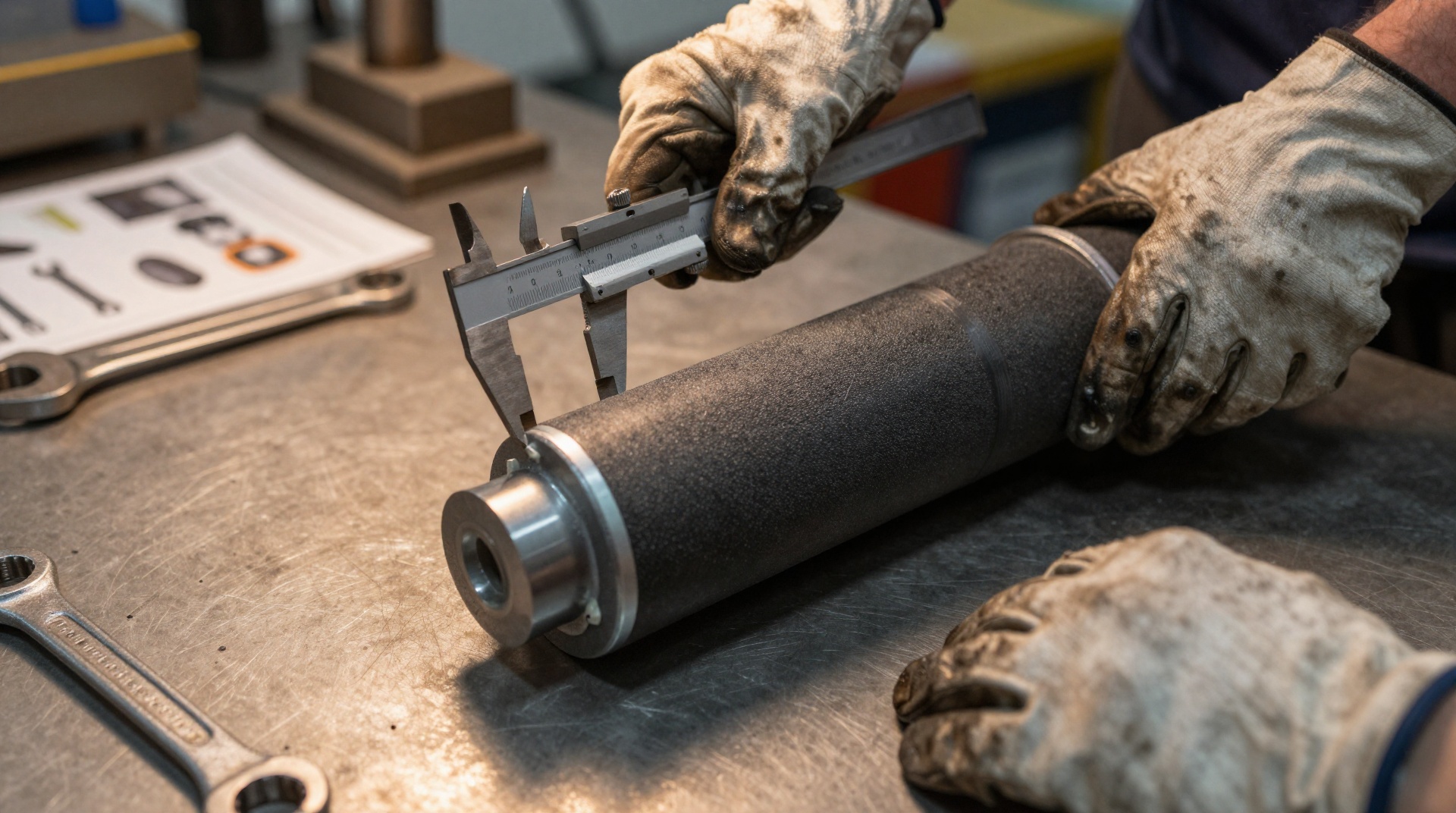

Измерьте высоту вставки штангенциркулем в нескольких точках. Допуск по высоте для качественного эластомера обычно составляет не более ±1 мм. Разница в высоте опор на одной стороне вибропогружателя приведёт к перекосу и неравномерному распределению нагрузки.
При возможности проверьте твёрдость по Шору А склерометром. Для PVE типичные значения лежат в диапазоне 85–95 единиц, для ICE — 70–85. Отклонение более чем на 5 единиц от заявленного значения — повод отказаться от партии.
Ресурс и замена
Средний ресурс эластомерной вставки зависит от режима работы. При забивке лёгкого шпунта в несложных грунтах PVE-опоры ходят 800–1200 моточасов, ICE — 500–800. При работе в тяжёлых условиях эти цифры могут сократиться в два-три раза.
Ориентироваться только на моточасы нельзя — необходим периодический осмотр. Признаки того, что замена приближается:
- появление сетки мелких трещин на боковой поверхности;
- изменение цвета (побеление говорит о микроразрывах структуры);
- уменьшение высоты более чем на 5–8 % от первоначальной;
- неравномерная деформация — «съезжание» эластомера с посадочного места.
Дожидаться сквозного разрыва не стоит. Разрушение одной опоры создаёт дисбаланс, и оставшиеся несут повышенную нагрузку. Каскадный выход из строя всей комплекта — частая картина при попытке «дожать» ресурс до максимума.
Несколько итоговых замечаний
Выбор между PVE и ICE — это не вопрос предпочтения, а инженерная задача с конкретными исходными данными. Вынуждающая сила, частота, температура, характер грунта, требования к виброизоляции — каждый из этих факторов смещает баланс в ту или иную сторону. Там, где нужен стабильный ресурс и предсказуемое поведение, PVE окажется лучшим решением. Там, где критично гашение ударных нагрузок и энергоёмкость — стоит присмотреться к ICE.
Главное — подбирать эластомер не по аналогии с соседним участком и не по совету из форума, а на основе реальных параметров оборудования и условий предстоящей работы. Экономия часа на расчётах обойдётся днями простоя и заменой комплекта опор, который мог бы отработать ещё половину сезона.
